Bodenstütze Stahl Vierkant

Bodenstütze zum Treppenpodest

Vierkant Stahlrohr wird als aufrechte Bodenstütze unter dem OPTIGO Treppenpodest eingesetzt. Bei einer Podestgröße von 80 x 108 cm ist 1 x Bodenstütze ausreichend, um die Standsicherheit zu gewähren. Treppenpodeste ab 100 x 135 / 162 / 189 cm und Balkone mit Lauftiefen bis 216 cm werden 2 x Bodenstützen benötigt. Hierbei werden die Bodenstützen jeweils links und rechts an den Außenenden unter und mit Treppenpodest verschraubt.

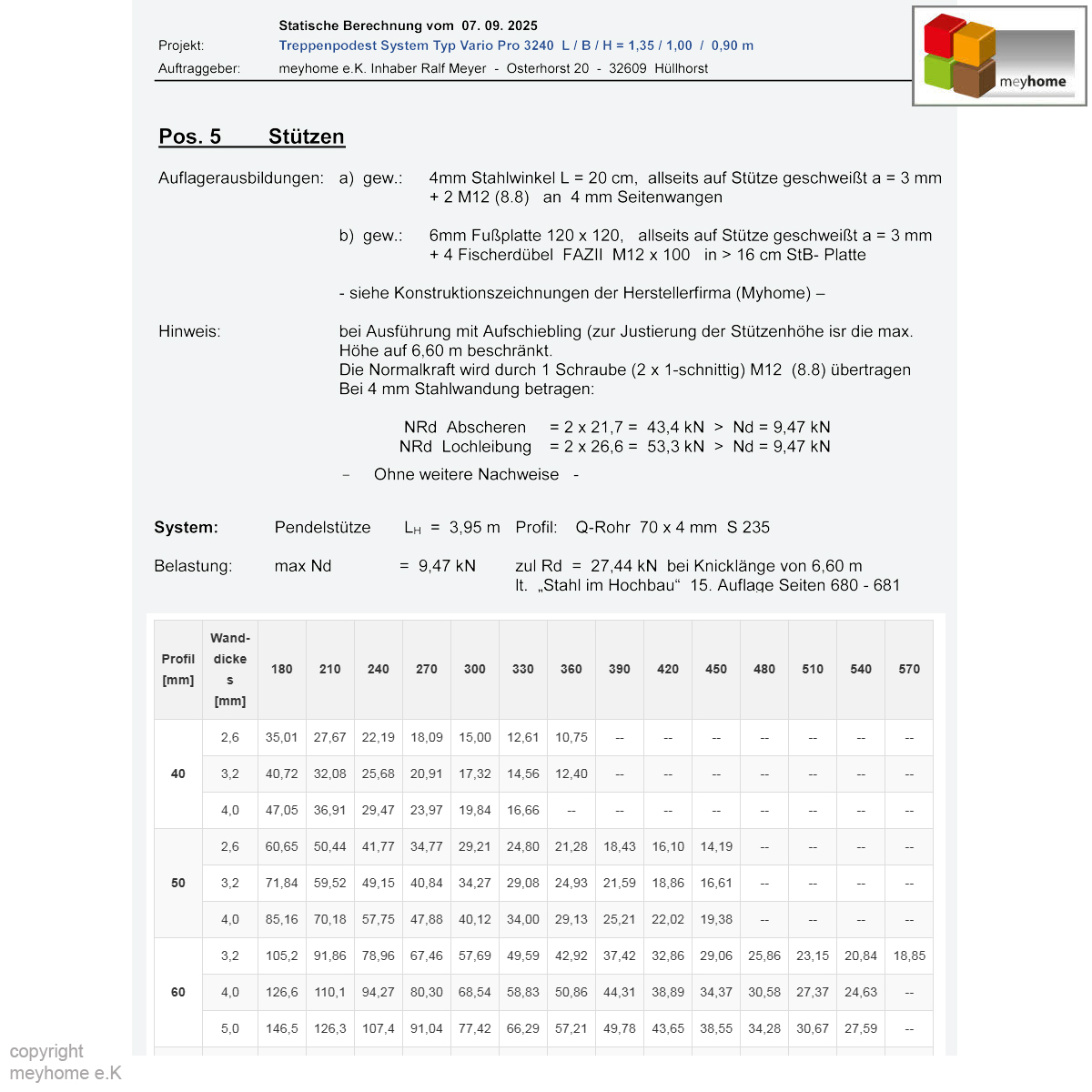

Bodenstützen für beste Standsicherheit

Die OPTIGO Bodenstütze besteht jeweils aus zwei Stahl Quadratprofilen. Das Ober-Rohr hat einen massiven Stahlwinkel und kann so an die vorhandene Rasterbohrung am OPTIGO Podest seitlich mit den zwei M12 Schrauben der Podestwange fest verbunden werden. Das untere Standrohr ist mit einer angeschweißten Bodenplatte in 5 mm Stahlstärke ausgestattet.

Die Bodenstütze sollte exakt senkrecht ausgelotet sein. Das untere Ende hat zur Installation z.B. auf ein Punktfundament eine angeschweißte Bodenplatte.
Standfuß Platte aus 8 mm Flachstahl mit 4 x vorgefertigten Bohrlöchern zum aufschrauben und festen Installation-

Vierkantrohr Ausführung

• Hohlprofil Stahl; innen und außen verzinkt
  Präzrohr geschweißt, verzinkt EN ISO 1491, in 3 / 4 mm Stahlstärke
• Oberrohr im Stahlwinkel Halterung und Rasterbohrung
• Standrohr unten mit Stahlplatte Bodenanschluss mit Bohrungen

Die Geschosshöhe und Länge der Bodenstütze ist in der Artikelauswahl wählbar ab 120 cm bis max. GH 480 cm. Die Podeststütze ist in der Höhe zusätzlich verstellbar um +/- 15 cm.

Bestellen Sie 4 x Bodenstützen, wenn Ihr Podest oder Balkon freistehend am Haus aufgestellt werden soll.

Montage Podest Bodenstütze

Die zwei Hohlprofile werden ineinander geschoben und können so individuell auf die passende Geschosshöhe unterm Podest eingestellt werden.
Die Höhenverstellung ist stufenlos teleskopierbar. Das Fixieren und Verschrauben der zusammengesetzten Hohlprofile erfolgt mit den im Lieferumfang enthaltenen Madenschrauben. Nach dem Aufbau ist die Podeststütze doppelwandig und absolut standfest. Zusätzlich kann die Bodenplatte an vorhandenen Eckbohrungen im Fundament verschraubt werden.

Aufbautipp: Kanten nach der Installation mit Zinkspray behandeln.

Lieferumfang Bodenstütze Set

• Set mit zwei Stahlprofilen
  Mit Anschluss oben und Bodenplatte unten
• Geeignet für Podest OPTIGO
  Für Podestbreite: 100 cm und 120 cm
• Bei Längen bis Geschosshöhen 160 cm (OKFF): 60 x 60 x 3 mm
  Bei Höhen ab GH 160 bis 400 cm (OKFF): 80 x 80 x 4 mm
• Lieferung inkl. Verbindungsschrauben
