Maueranker M10 x 120 für Beton

Treppenanbau mit Mauerankern

Mit den Fischer Maueranker lösen wir die Bausituation: sicheres Anschrauben einer Außentreppe oder eines Treppenpodests mit dem Mauerwerk.
Zur Verwendung der Fischer Dübel sind Bohrlöcher mit Ø 14 mm erforderlich. Kaufen Sie hier die speziellen Dübel aus Glasfaserverstärktem
Kunststoff mit der Bezeichnung "Thermax" von der Fa. Fischer. Zugfeste 2-Komponenten Verbindung für praktisch alle Bauvorhaben,
über wo z.B. schwere Elemente an einem Gebäude mit Halt zu montieren sind.

Spezialdübel und Schrauben für Maueranschlüsse

Planen Sie die Befestigung einer Stahltreppe OPTIGO mit der Hauswand, so werden 4 x Dübel im Set als Maueranker benötigt.
Es werden jeweils für die Anbauwinkel und Stahlhalterungen der Treppenwangen links- und rechtsseitig zwei Verschraubungen gesetzt.
Der Abstand der beidseitigen Bohrungen in die Fassade richtet sich nach der Treppenbreite.
Hinweis: Bohrloch Durchmesser in der Wandhalterung (Art. Nr.: SW10179) beträgt Ø 13 mm

Als Beispiel: Bohrabstand bei Treppenbreite 80 cm = 92,1 cm

Erfolgt die Montage des Treppenpodest OPTIGO, Bohrlöcher Ø 14 mm.
Position für den Anbau unterhalb der Geschosskante: 15,5 cm.
Bohrabstände und Anzahl der Bohrungen / Stückzahl der benötigten Mauerhacken richtet sich nach der gewählten Podestgröße:

• Podest OPTIGO ist lieferbar in Lauflänge: 108 cm = 5 x Anschlussbohrungen
• 135 cm = 5 x Anschluss-Bohrungen
• 135 cm = 6 x Anschluss-Bohrungen
• 162 cm = 7 x Anschluss-Bohrungen

Genauere Angaben zum Bohrbild zeigen wir in den Aufbauanleitung zur Treppen/ Podest Montage.

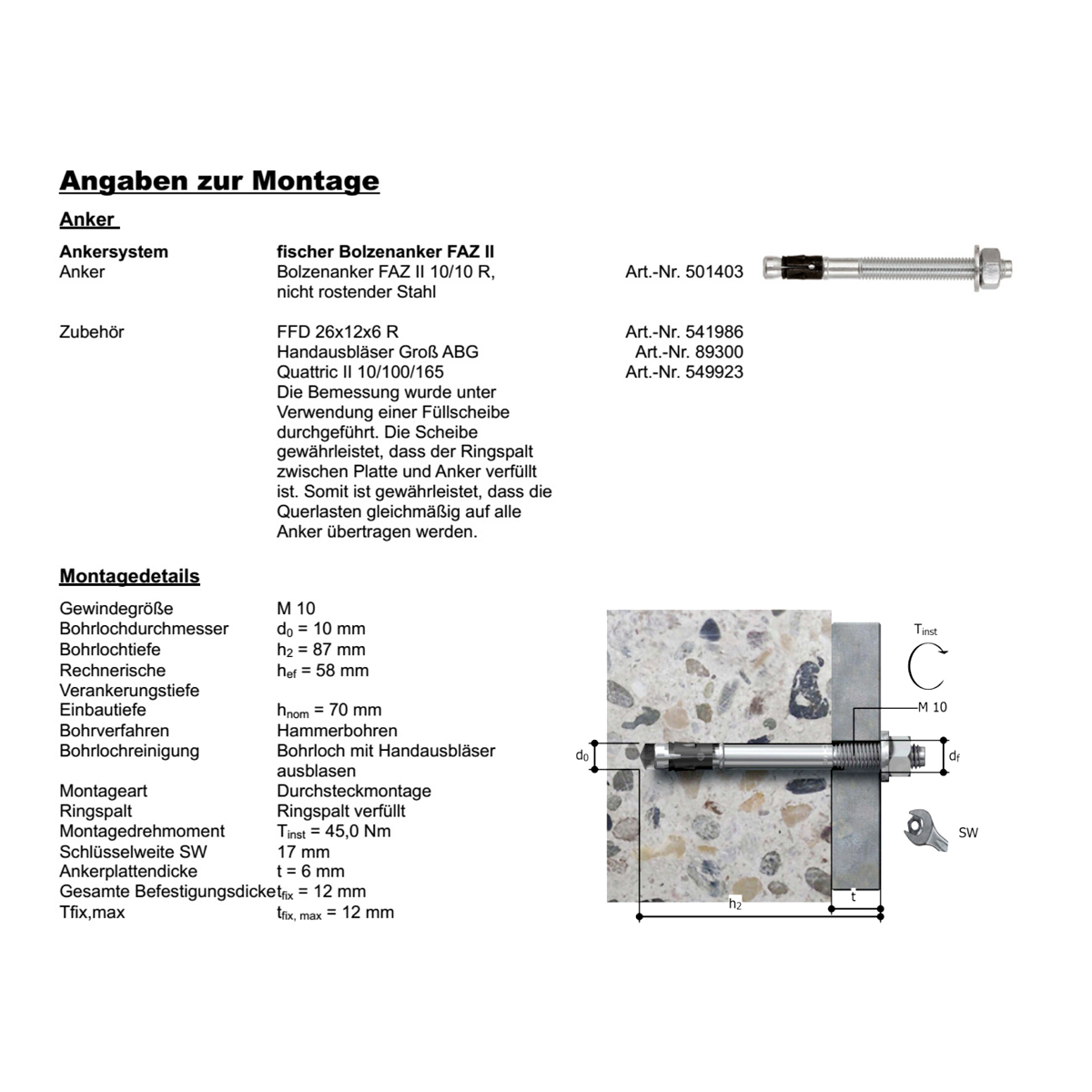

Maueranker Schraubverbindungen

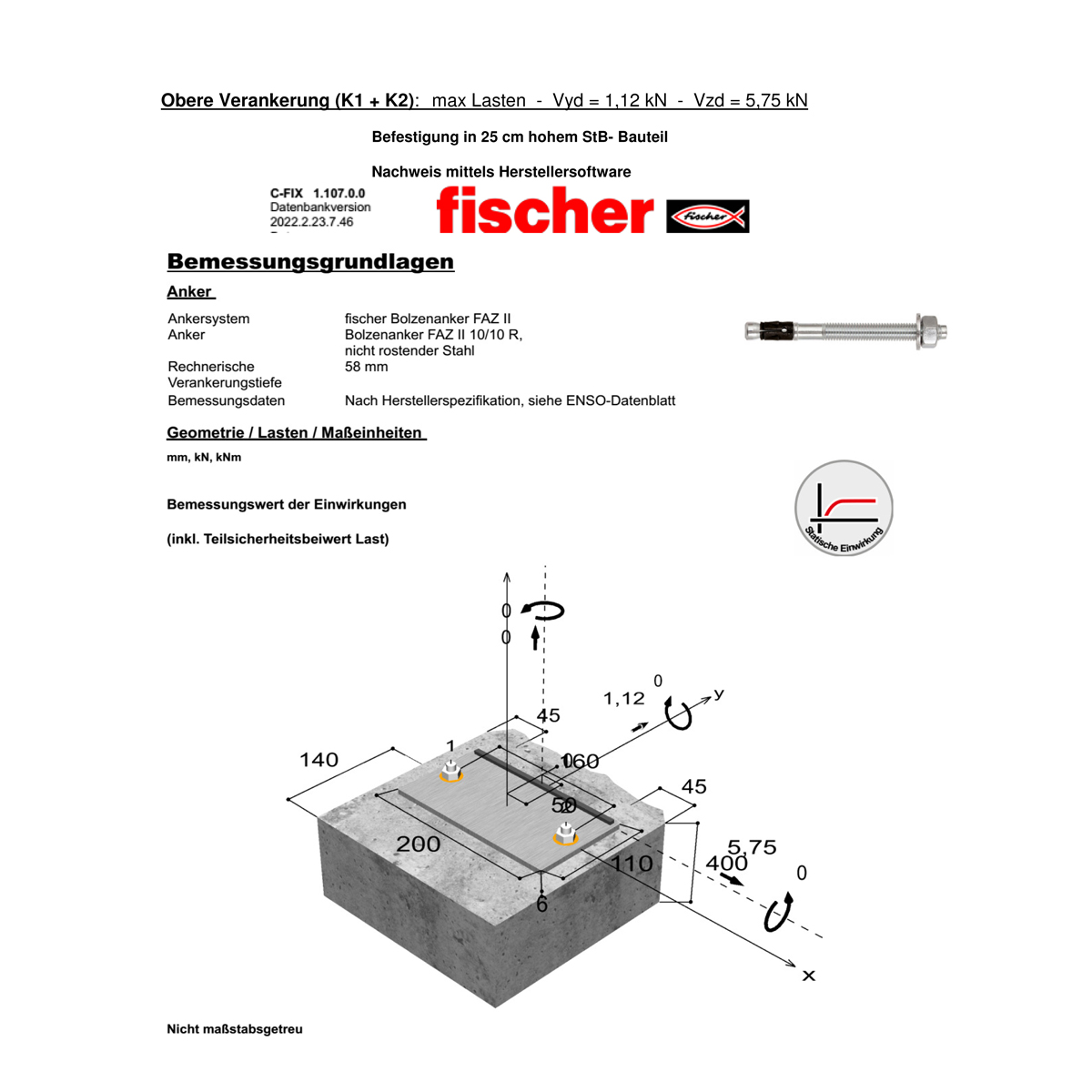

Der Vorteil der 2-Komponenten Verbindung liegt in seinen hoch technischen Eigenschaft, besondere Stabilität und Zugkraft.
Beim der Montage einer Stahltreppe am Haus sorgt die Verwendung des glasfaserverstärkten Kunststoffs für die erforderliche Unterbrechung der Wärmebrücke zwischen dem Anbauteil aus Metall und der inneren Befestigung mit der Wand. Die vielseitig verwendbaren Mauerdübel von Fischer empfehlen wir besonders für den Anbau unserer Stahlmodul Fertigtreppe OPTIGO an Beton.

Abstandsmontagesystem Größe

• Mit Spreizclip zur gleichmäßigen Lastenverteilung

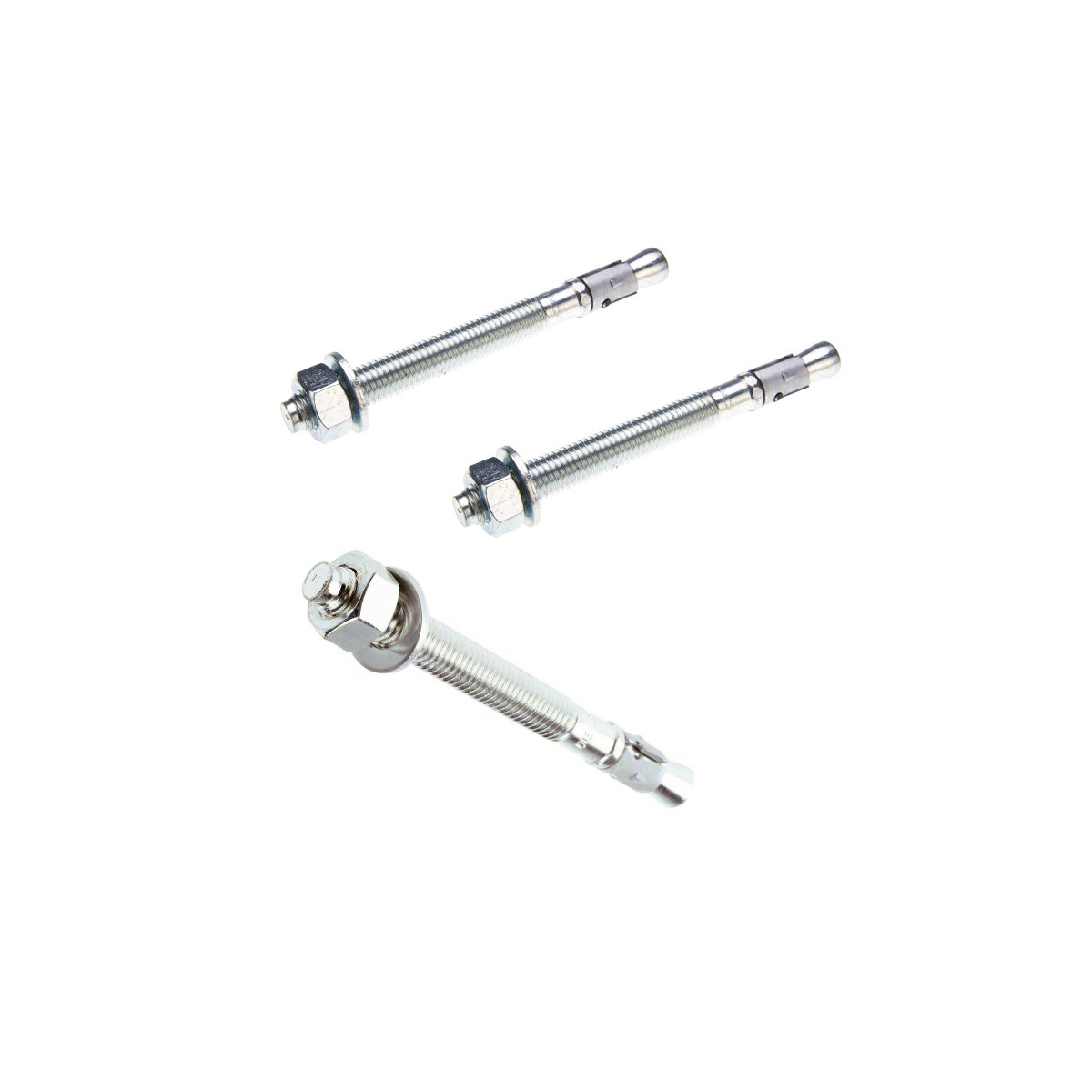

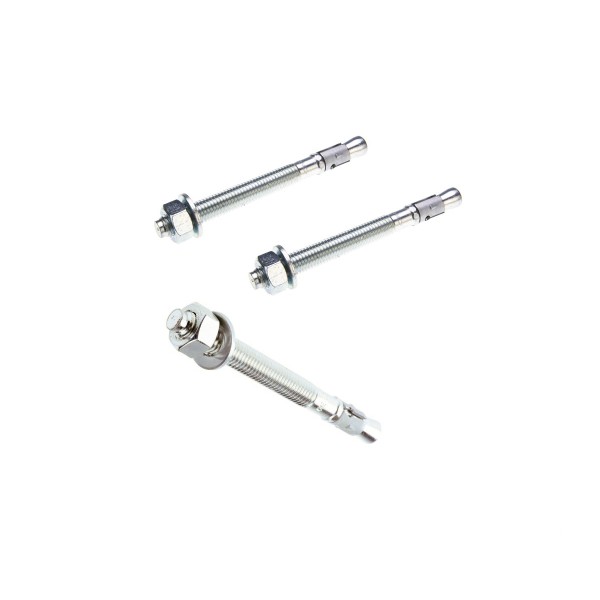

• Maueranker Stahl verzinkt: M10 x 120 mm
  FAZ 12/10 A4 für hohe zulässige Lasten
• Verwendbar auch an gerissenem Beton
• 4 x Ankerbolzen für Durchsteckmontage
• Mit vormontierter Scheibe für Befestigungen an Langlöchern
• Stahlgewindebolzen inkl. Schraube
