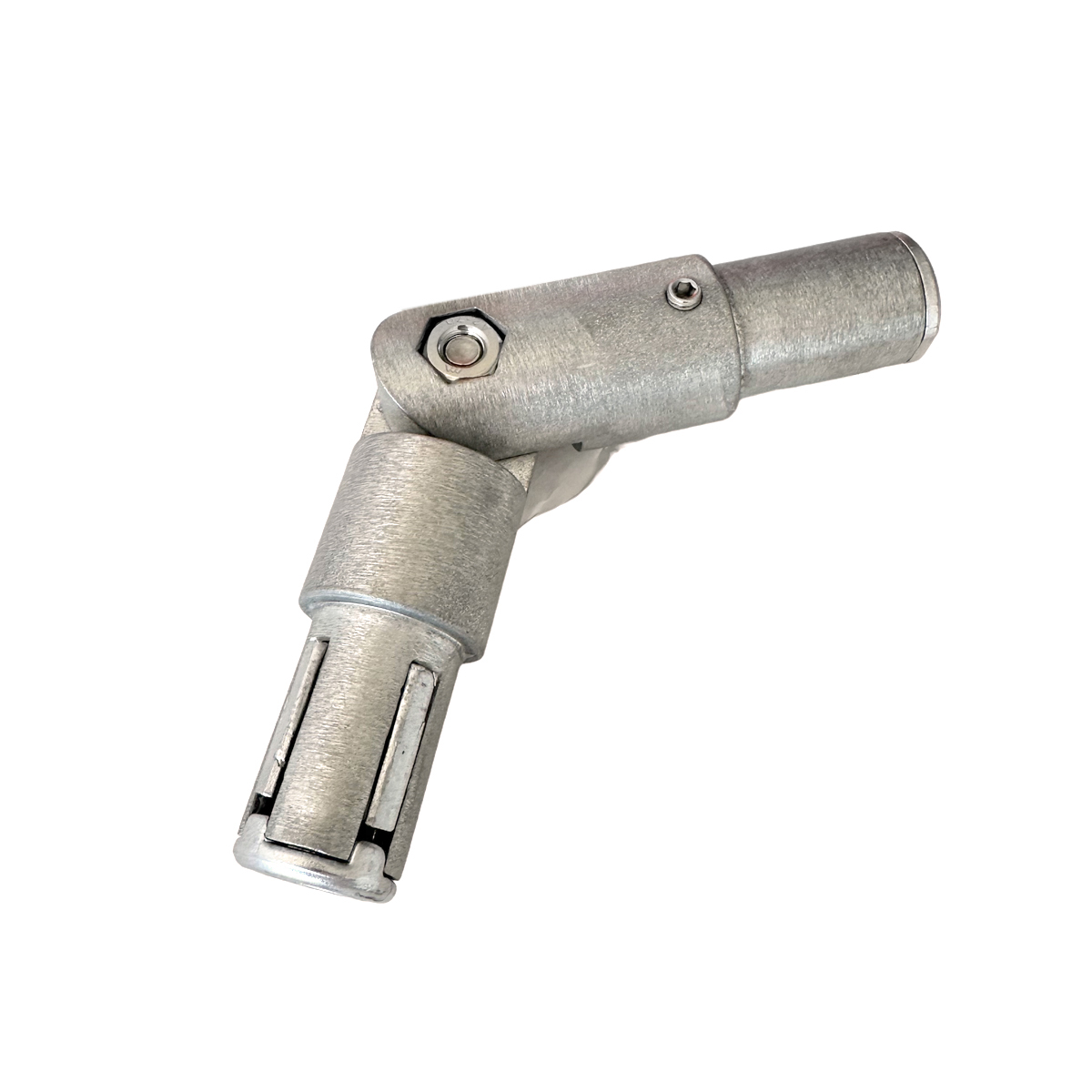

Handlauf Treppe Knickgelenk Verbinder Ø 40mm

Verstellbarer Gelenkverbinder

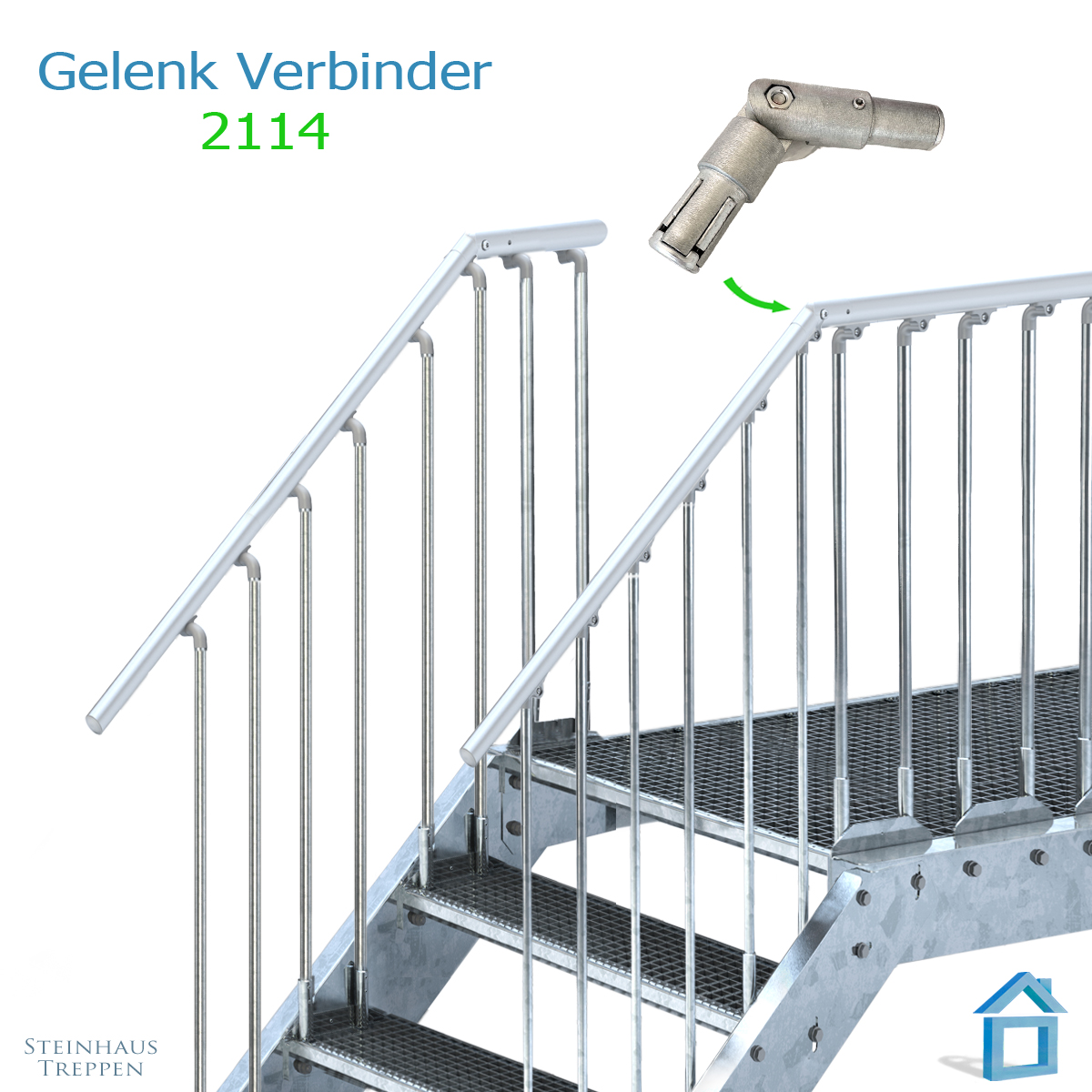

Zur geradläufigen Stahltreppe in Kombination mit einem Podest, wird die Bausatztreppe OPTIGO standardmäßig mit einem fortlaufenden Treppengeländer ausgestattet. Damit das Geländer nahtlos vom Übergang der Treppe zum Podest oder dem Brüstungsgeländer gebaut werden kann, wird dieser spezielle, universell verwendbare Gelenkverbinder 2114 gebraucht.

Mit Hilfe der Verstellmöglichkeit können schräge Übergänge an Treppe, Podesten und Zwischenpodesten sowie einem Brüstungsgeländer in allen üblichen Abwinkelungen und auch Ecklösungen sicher verbunden werden.

Montage des Handlauf-Verbinders

Der Handlauf des Systemgeländers zur Außentreppe OPTIGO beträgt im Durchmesser ø 40 mm. An den Enden des Verbinders 2114 werden die Rohrenden des Handlaufs aufgesteckt. Wie die Handlaufhalter wird dann der Handlauf mit dem Beschlag gebohrt, dass nun mittels der Feststellschrauben die Rundrohre sicher verschraubt werden können. Die Stellschraube im Knickgelenk dient zur Fixierung des Handlauf-Übergangs.

• Gelenk Verbinder für jeden Stellwinkel des Treppenhandlaufs
• Für fortlaufende Geländer an Treppen mit Podest und Zwischenpodest
  auch für alle horizontalen Winkel- Verbindungen über Eck
• Für Stahl- und Alu Rohre: ø 40 mm
• Beschlag aus Aluminium Druckguss, witterungsbeständig
• Oberfläche: mattiert
• Mit Edelstahl Schraube (Imbus) zum Fixieren des Übergangs
