Kopfwinkel OPTIGO Standard

Treppen Anbau auf Ausstiegsebene

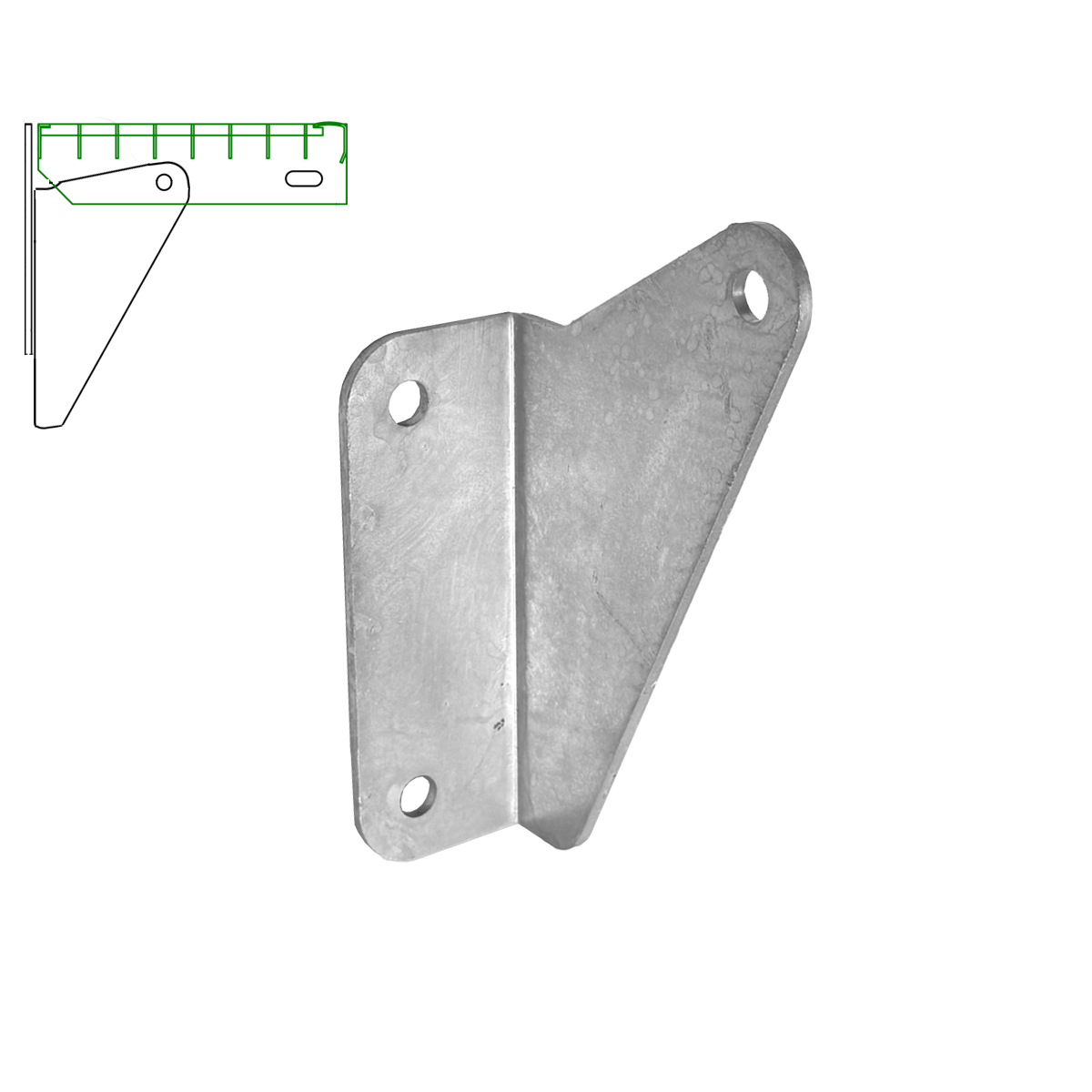

Stahlwinkel zur Anbringung der geraden Stahltreppe OPTIGO mit der obersten Treppenstufe standardmäßig: bündig zur Geschosskante.
Die Stahlwinkel 100004 werden benötigt für die Stahltreppe OPTIGO mit 2 bis max. 4 Stufen.

Bei den höheren Stahltreppen ab 5 bis 20 Stufen haben die Stahlwinkel größere Abmessungen und eine Materialstärke von 6 mm.
Die Anbringung der L-Winkel kann mit der Abkanntung nach aussen angeschraubt werden oder die Seiten getauscht,
mit der Abkanntung und Verschraubung zur Wangen-Innenseite der Treppe erfolgen.

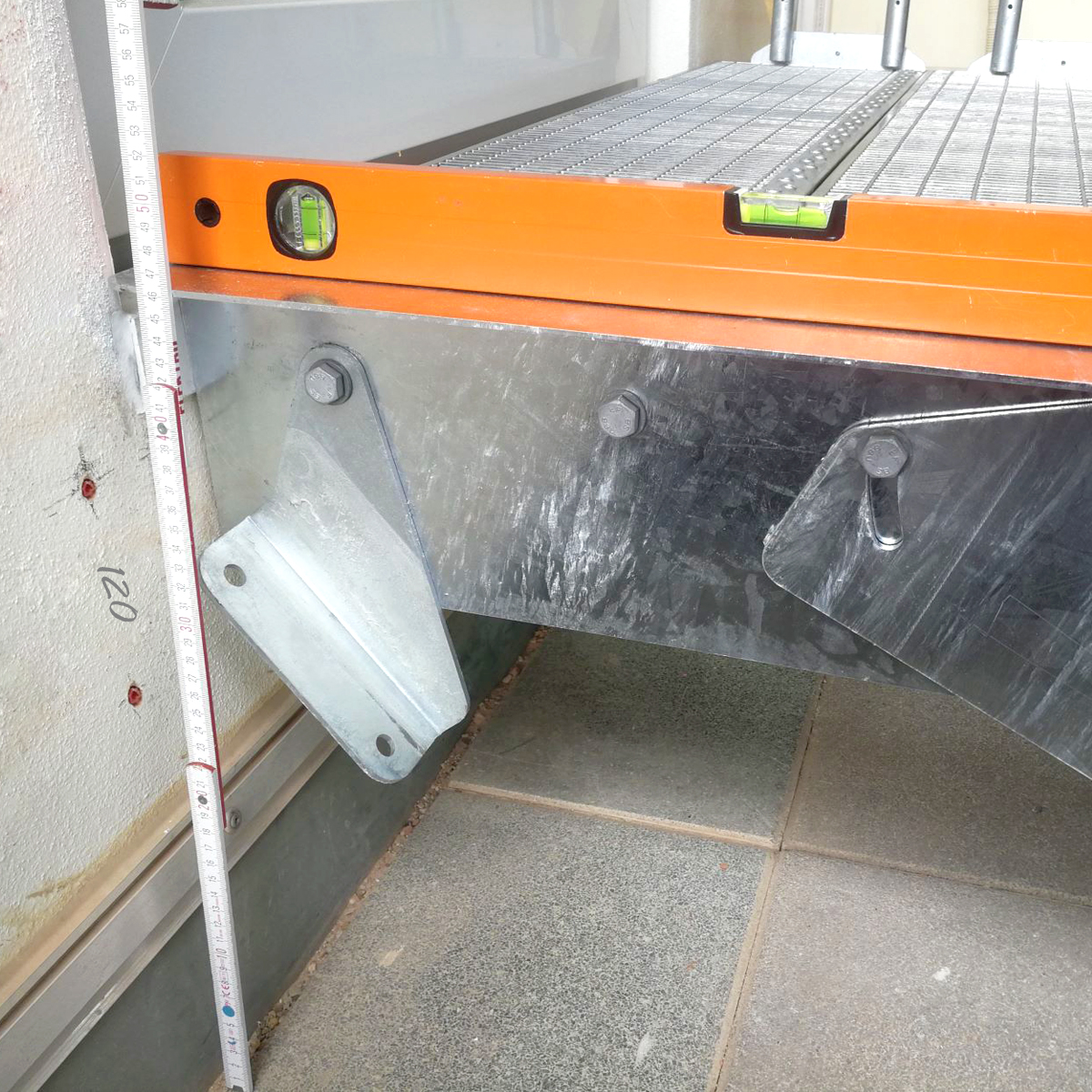

Montage der Treppe bündig zur Etagenkante

Mit der Anbringung der Treppe bündig zur oberen Geschosskante wird gewährleistet,
dass das Treppengeländer auf gewohnter Griffhöhe steht.

• Set aus 2 Winkeln: Halterungen für Treppenwange links und rechts
• Stahlwinkel feuerverzinkt mit Bohrungen

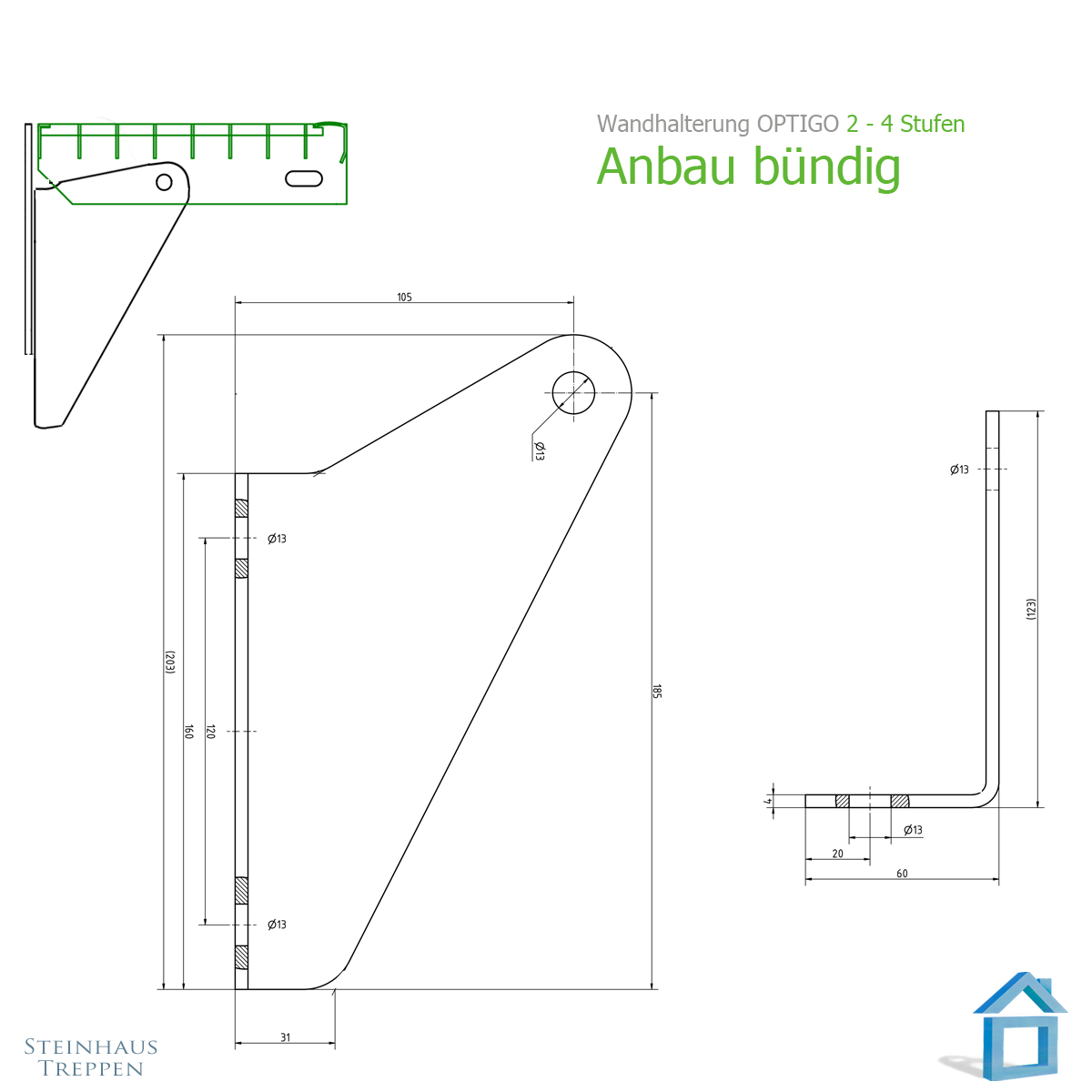

• Anbauhöhe der Winkel und Bohrbild zur Wandmontage lt. Zeichnung.

Treppenwinkel oben montieren

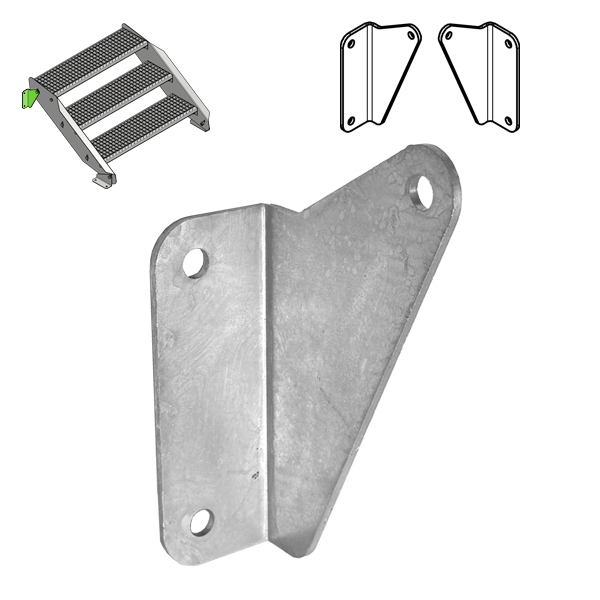

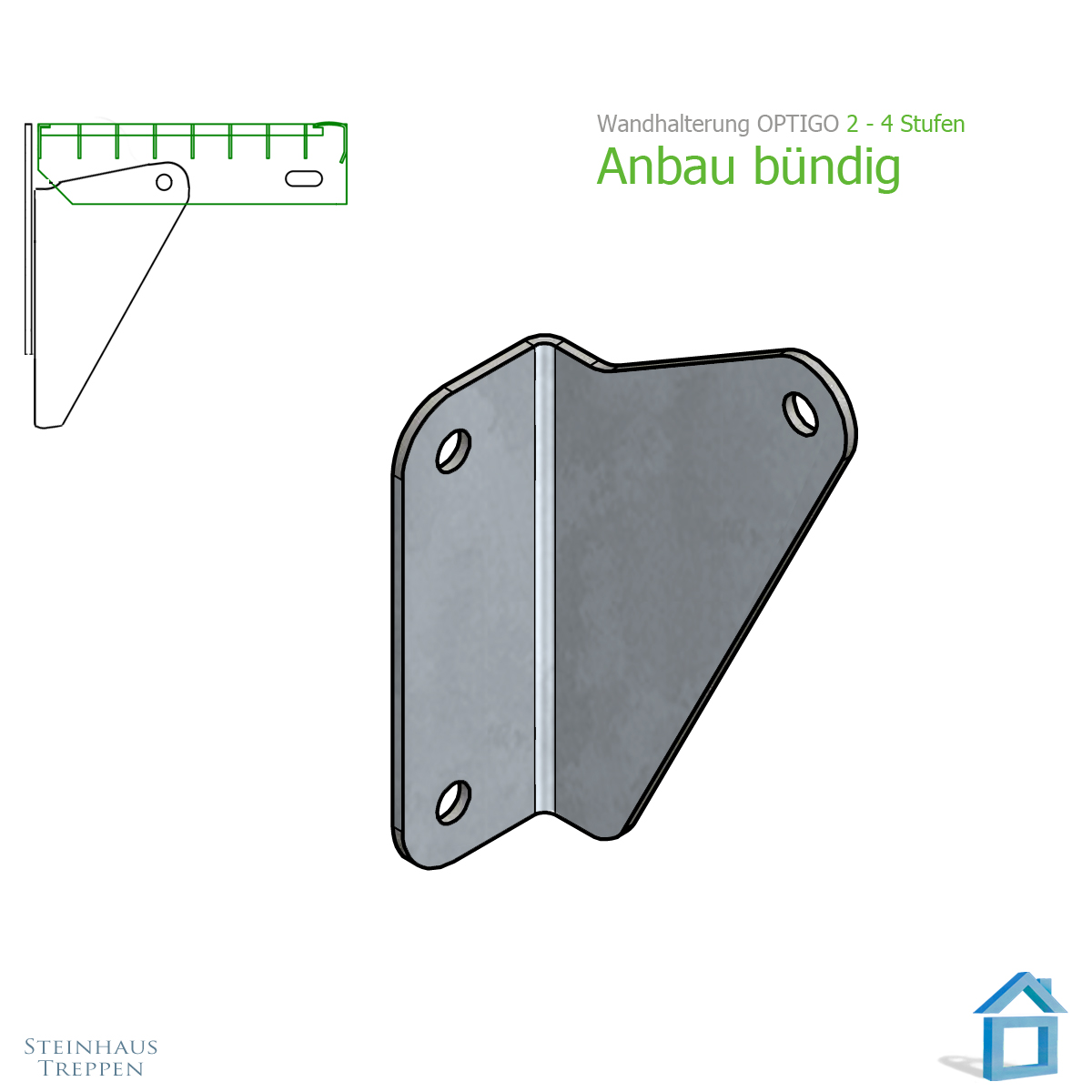

Der stabile Standard L-Kopfwinkel für die gerade OPTIGO Treppe hat eine 2 Loch Aufnahme
(mit einer 14 mm Bohrung) seitlich zum Verschrauben mit der Hauswand.

Nach vorn steht eine Lochaufnahme, die direkt mit den Seitenwangen der Stahltreppe verschraubt wird.

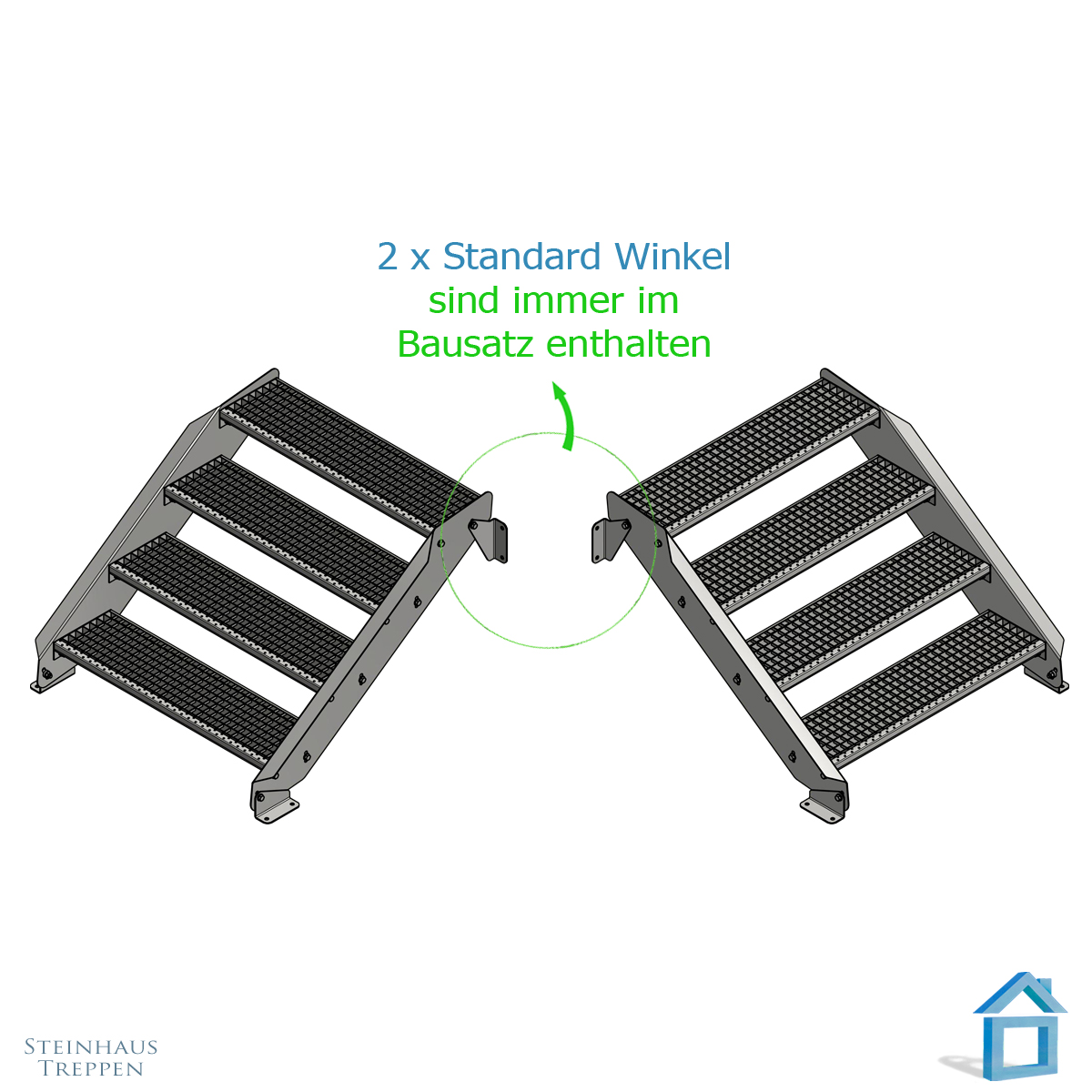

Diese Standard Kopf-Stahlwinkel sind immer im Lieferumfang der geraden Stahltreppe OPTIGO enthalten!

• Winkel 100004: Bohrabstand 120 mm
• Winkel 200083: Bohrabstand 160 mm
