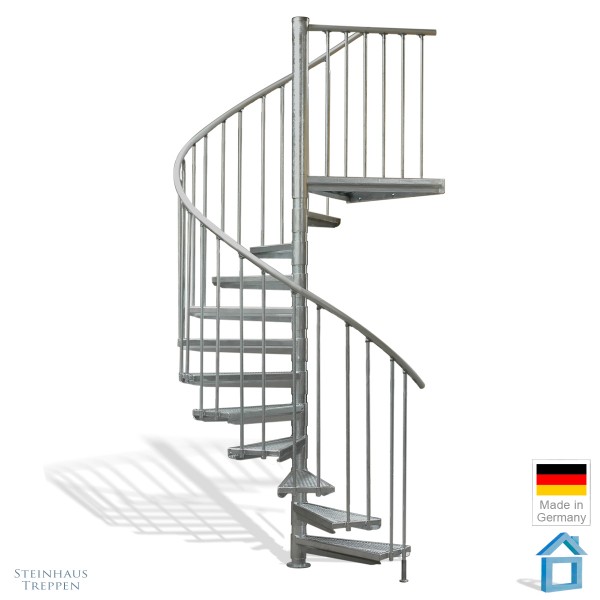

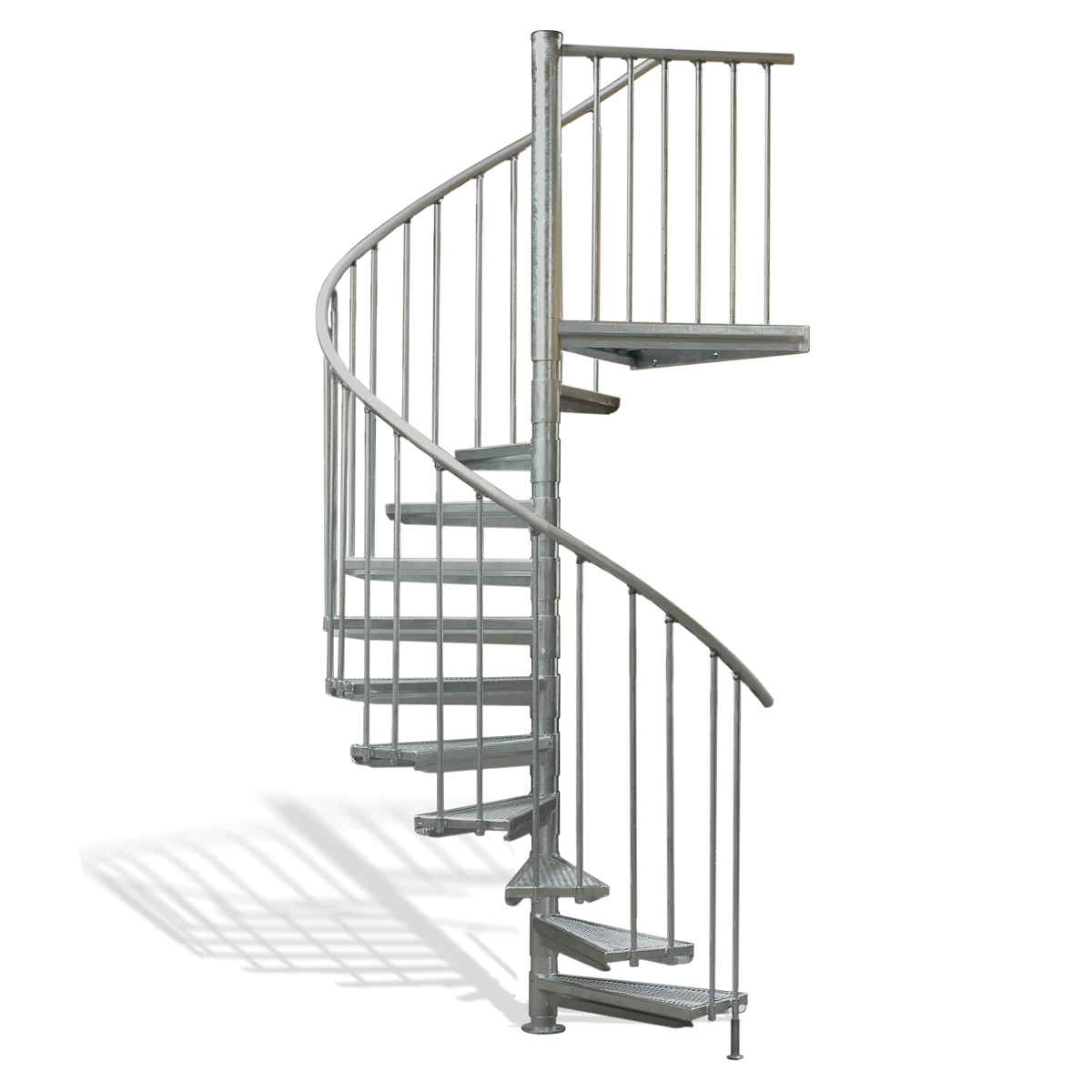

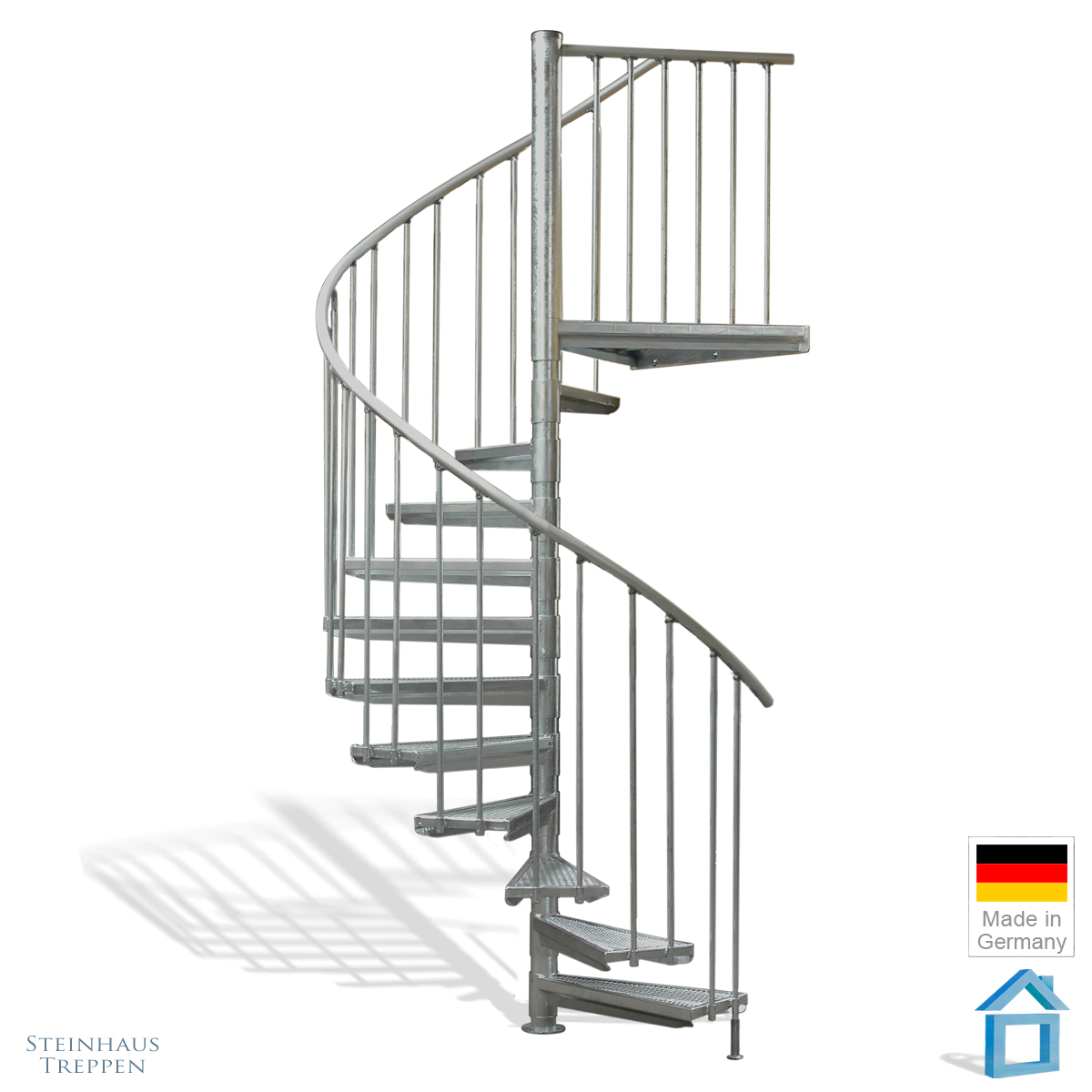

Spindeltreppe K1 Ø 166 cm, GH 126 bis 440 cm

Gewendelte Außentreppe, langlebig feuerverzinkt

Wendeltreppe als robuste und stabile Bausatztreppe für die Selbstmontage. Die Basisausführung mit 12 Steigungen = 11 Gitterrost Stahlstufen + 1 Podest für Geschosshöhen bis max. 282 cm. Variable Außentreppe mit geringem Platzbedarf am Haus, für Durchgänge und Türanschlüsse mit 100 cm Anbauweite. Die Laufrichtung der Wendelung ist links- oder rechts- aufbaubar, die Stufen besitzen eine beidseitige Sicherheitsabkantung.

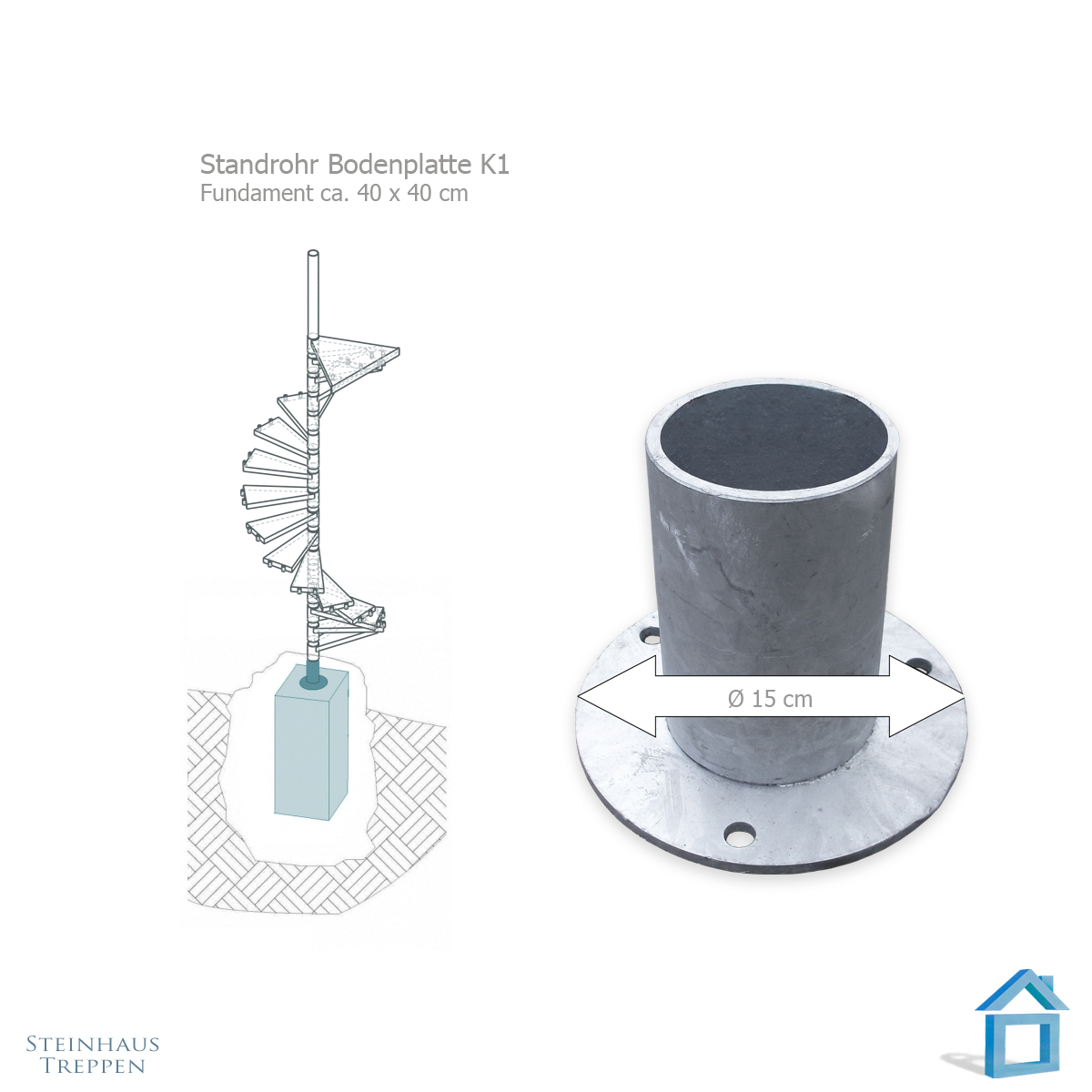

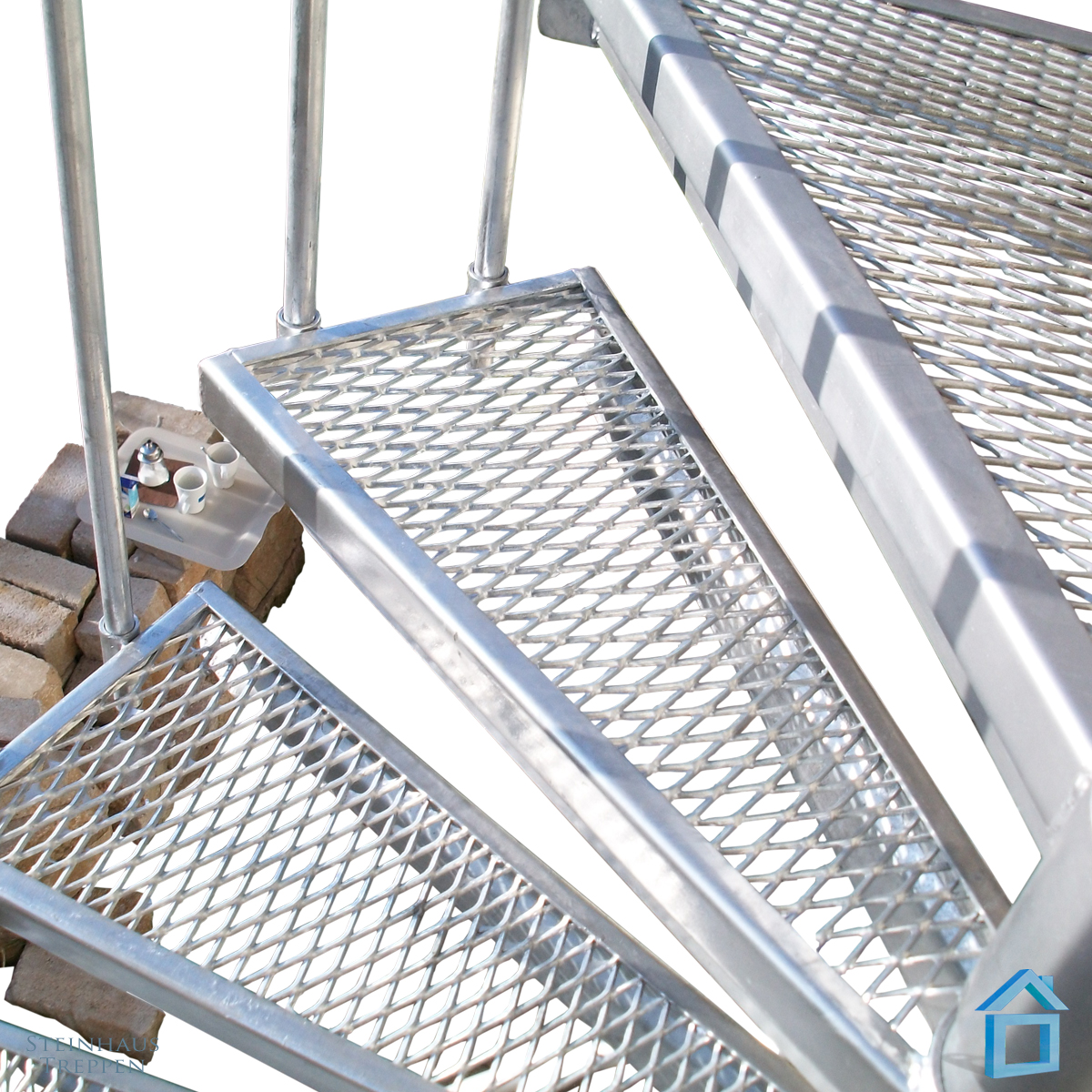

Treppe im Außenbereich verwendbar für den Balkon und Anbau am Terrassen ab Höhen vom 126 cm. Diese Außentreppe hat ein dreieckiges Austrittspodest, welches mit der langen Podestseite, gerade ans Mauerwerk geschraubt wird. Eine durchgehende Standsäule gibt dieser Konstruktion den besten Halt und die Treppe ist besonders schwingungssteif. Alle Stahlrohre und Stufenelemente sind feuerverzinkt. Die Lauffläche der Treppenstufen ist aus rutschsicherem Streckgitter, Rautengitter (Feingitter). Die Treppenstufen sind somit stets frei von Regen oder Schnee. Der Handlauf zur Wendeltreppe ist durchgehend bis zum Podest: Aluminium Rundrohr - sicher und passend zur Treppe.

Gewendelte Stahltreppe

Außentreppe feuerverzinkt, mit 14 Jahren Werksgarantie

• Wendeltreppe mit 12 Steigungen
  Basistreppe bis max. GH 282 cm
• 12 Steigungen (11 Gitterroststufen + 1 Podest)
  erweiterbar bis 23 Stg.


• Handlauf aus eloxiertem Aluminium Ø 40 mm
• Außendurchmesser: 166 cm
  Außenkante Handlauf gemessen



Stufengrößen - nutzbare Trittfläche 71,5 cm

Der Treppen Durchmesser der Stahltreppe ist das tatsächliche Außenmaß inklusive Treppengeländer.

• Treppe Ø 166 cm - Durchgangsbreite und Länge
  jeder Stufe = 71,5 cm
• Auftrittstiefe: 28 cm (max. Stufenbreite, außen)
• Auftrittsbreite im Gehbereich: 25 cm

Berechnung der Geschosshöhe der Außentreppe

und Anzahl der Stufen ermitteln mit: Geschosshöhe : Anzahl der Stufen = Steigungshöhe
Wir empfehlen eine Steigungshöhe zwischen 18 cm und 20 cm.

• 220 cm : 12 Stufen = 18,3 cm Steigungshöhe
• 240 cm : 12 = 20,0 cm
• 260 cm : 12 = 21,6 cm
• 280 cm : 12 = 23,3 cm

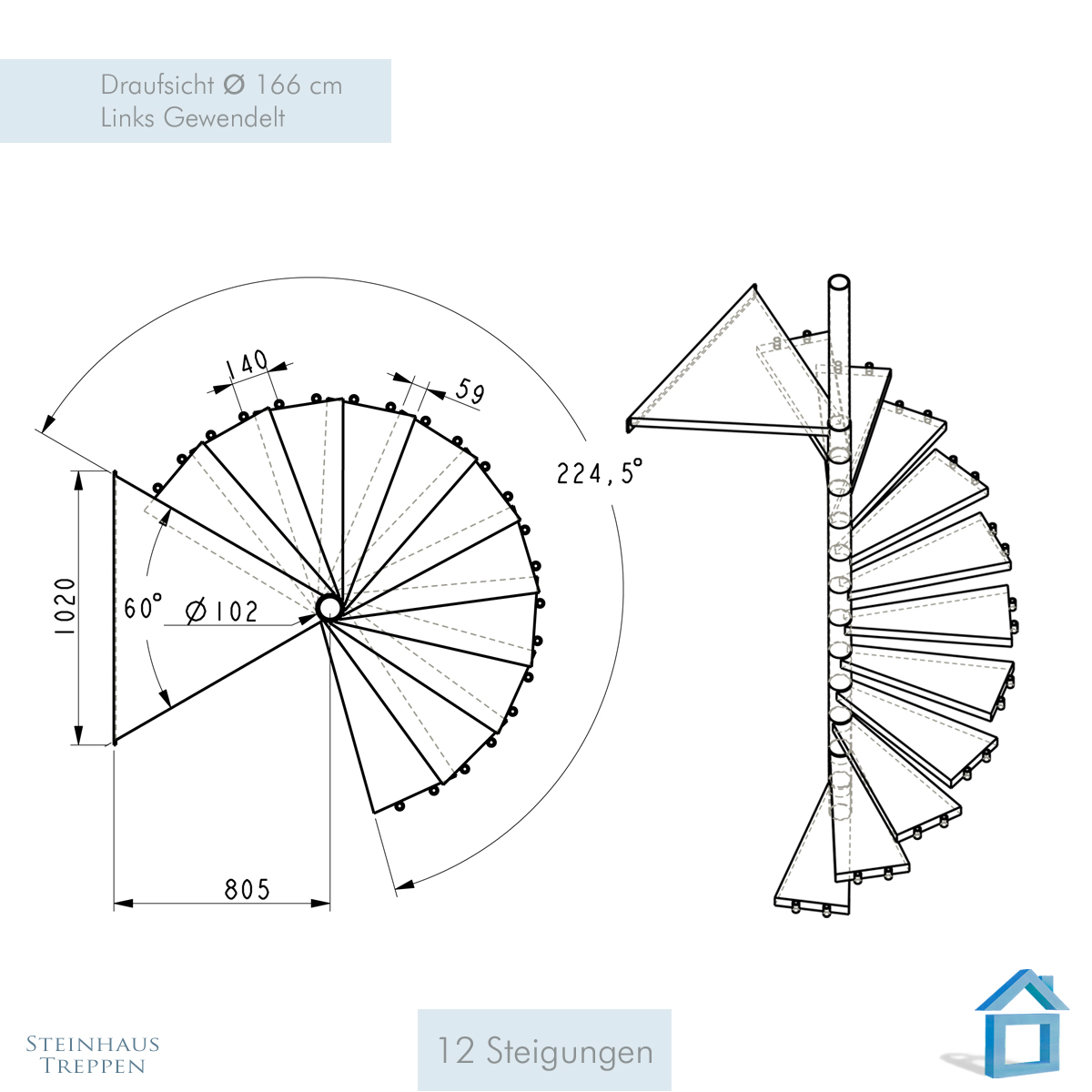

Drehwinkel der Wendeltreppe

Der Drehwinkel der Wendeltreppe verändert sich mit der Stufenanzahl. Je Stufe rechnet man 20,4° und 60° beim Austrittspodest. Formel zur Berechnung des Eintritts- und Austrittswinkel: Stufenanzahl x 20,4 Grad je Stufe + Podest 60 Grad.

Geschosshöhe der Basisausführung

• Treppe mit 12 Steigungen ist für Höhen zwischen 216 bis 282 cm einsetzbar


• Steigungshöhe (Stufenabstand) ist von 18 bis 23,5 cm stufenlos einstellbar


• Wird die max. mögliche Höhe von 282 cm mit 12 Steigungen verbaut, ist der Stufenabstand 23,5 cm

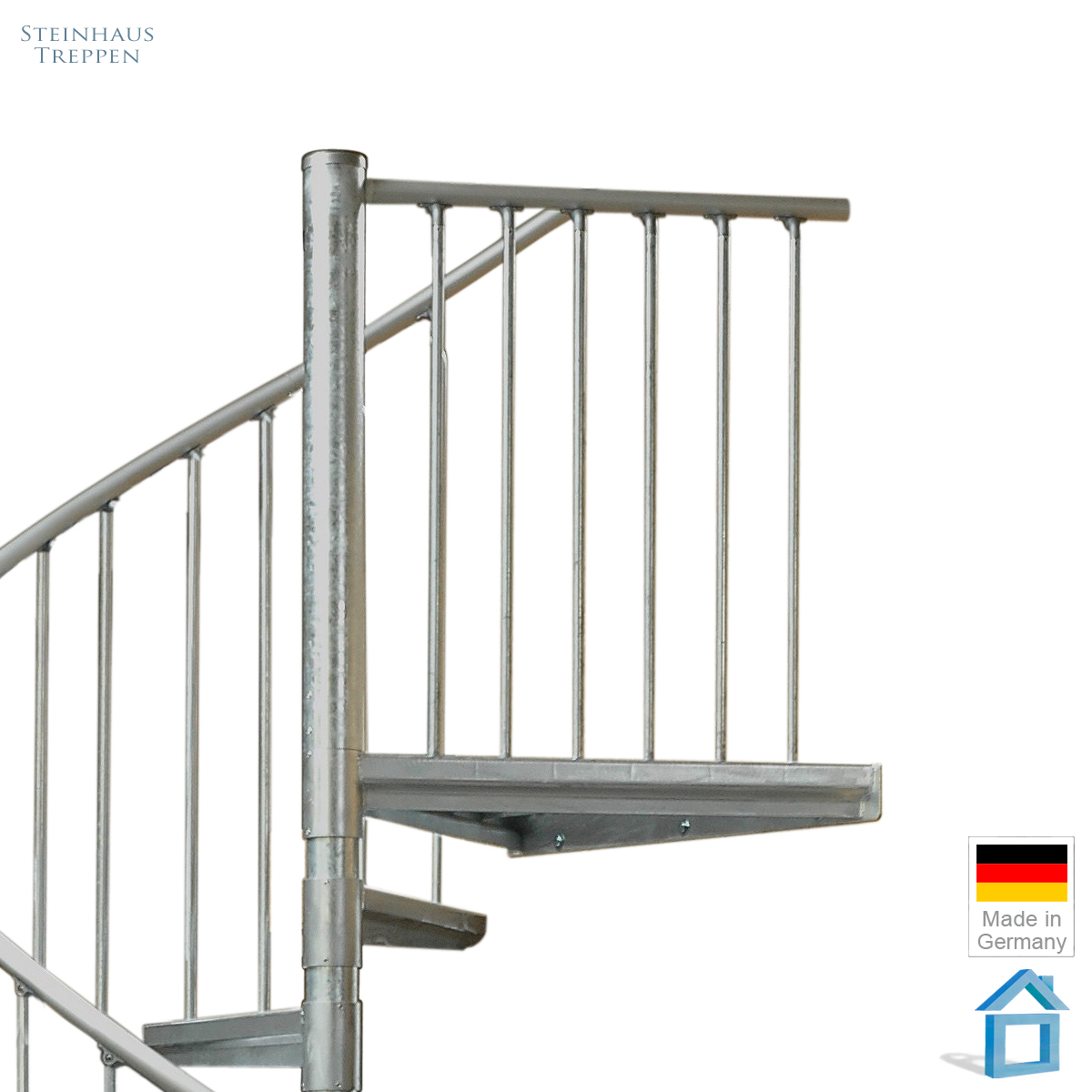

Größe Podest - Antrittsmaß Stufenweite

• Treppendurchmesser 166 cm = 102 cm Podestaustritt
  Lichte Weite vor Ihrem Austritt.

Die Längsseite des Podests dient als Anschluss an die Hauswand und ist das lichte Durchgangsmaß am oberen Ausstieg unserer Stahlwendeltreppe.

Stufenabstand im Normbereich

Wenn die maximale Höhe der Treppen Basisausführung bis 282 cm aufgebaut wird, verwendet man die maximal einzustellende Steigungshöhe von 23,5 cm. Verwenden Sie mehr Stufen, als die Mindestanzahl. Mit Zusatzstufen wird die Steigungshöhe auf das ideale Maß zwischen 18 bis 20 cm gebracht.

Folge dem Link und klicke aufs Bild zur Aufbauanleitung
